에너지 낭비 막는 창호선택 가이드
-〃-〃-〃-〃-〃-〃-〃-〃?〃-〃-〃-〃-〃-〃


창은 실내와 실외를 소통하는 연결체이며 빛을 담아내고 풍경을 만들며,

자연 바람이 들어오는 구조물이다.

그러기에 창은 건축설계의 주요 디자인 장치이자,

공간을 결정하는 미학적 요소로 많이 다루어져 왔다.

하지만 창은 미학적 요소뿐만 아니라 공학적 요소를 가지고 있다.

이는 외부 기후에 대한 보호, 거주환경과 거주자의 건강을

결정하는 중요사항이다.


ˇ ￣ ˇ ￣ ˇ￣ ˇ ￣ ˇ ￣ ˇ ￣ ˇ ￣ ˇ ￣ ˇ

１. 웃풍이 있는 집은 쾌적하지 않다.

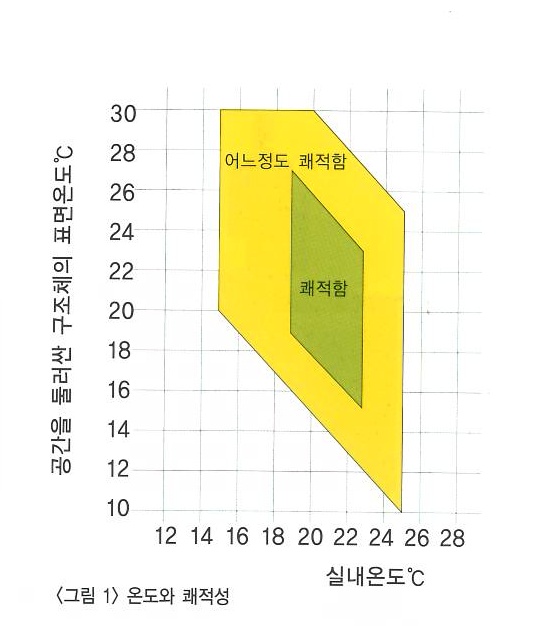

>▶<그림1>온도와 쾌적성

건축 구조체의 표면부와 실내 공기의 온도 차이가

공간의 쾌적함에 얼만큼 영향을 미치는지 나타내는 그래프이다.

실내온도 20℃일 경우 구조체의 표면온도가 최소한 15℃ 이상 되어야

실내의 쾌적성이 확보된다.

실내 표면온도가 낮아지면 웃풍이 느껴지고 불쾌감이 상승한다.

결국 구조체의 표면온도를 15℃이상으로 유지할 수 없다면,

쾌적함을 위해 실내 온도를 22~24℃로 올릴 수밖에 없다는 말이다.

구조체의 표면온도가 11~13℃정도 나온 곳이 있는대

이 부분이 바로 창호다.

복층유리의 경우 표면온도는 9~12℃정도로 더 내려간다.

이 때문에 실내온도를 22~24℃유지해도 추위가 느껴지는

것은 어쩌면 당연한 현상이다.

￣ ˇ ￣ ˇ￣ ˇ ￣ ˇ ￣ ˇ ￣ ˇ ￣ ˇ ￣ ˇ

２.창호의 성능은 열관류율을 보면 안다.

집을 짓고자 계획하는 건축주라면 창에 대한 관심이 클 것이다.

창의 크기, 손잡이 디자인, 여닫힘의 부드러움과 유리의 색 등

종류만큼 가격도 천차만별인 창호를 도대체 어떤 기준으로

선택해야 할 지 고민들이 많다.

사실 창의 가격 차이는 디자인 요소가 아닌, 공학적 요소로 결정된다.

열과 관련된 창의 공학적 요소는 다음 3가지 항목,

즉 열관류율, 열획득계수, 단열감봉열성능으로 대표된다.

먼저 열관류율은 실내외 온도 1K차가 발생했을때 1㎥당 전달되어지는 열량으로,

창호를 통해 열이 손실되는 정도를 말한다.

따라서 수치가 낮을수록 단열성능이 좋다는 의미이다.

” 남부 지방은 로이-아르곤·복층유리, 중부 지방은 로이-아르곤-삼중창호는

되어야 실내가 쾌적하다.”

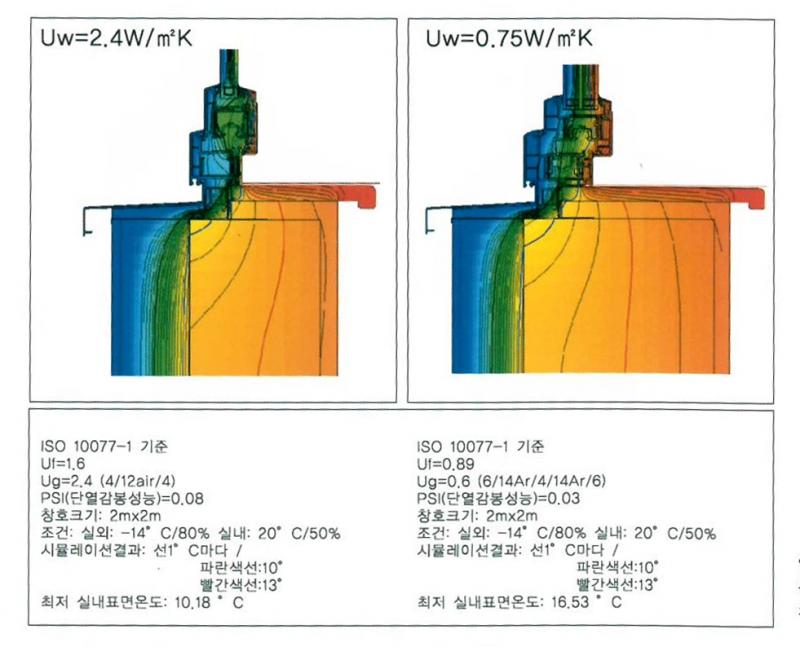

>▶<그림2> 같은 기후조건에 열관류율이 다른 창호를 비교한 시뮬레이션.

>창호 부위 중 열적으로 가장 취약한 하단 부위를 검토했다.

먼저 국내 기준인 중부지방 열관류율 2.4 성능의 창호는 그림의 왼쪽이다.

상기와 같은 조건에서 건축물의 최저 실내표면온도는

10.18℃으로 나왔다.

이 경우 <그림 1>의 그래프에 대입해보면 쾌적 범위에 미치지

못함을 알 수 있다. 실내 쾌적성을 확보하려면

실내온도를 23℃이상으로 유지해야 한다는 결론이 나온다.

그러나, 이렇게 온도를 올렸을 경우

실내 습도가 50%를 넘는다면 결로가 발생하게 된다.

우측창호는 패시브하우스 수준의 창호로 열관류율 0.8미만의 고효율단열창이다.

같은 조건에서 최저 실내표면온도는 16.53℃로 실내 쾌적성이 확보되는 것을

확인할 수 있다.

￣ ˇ ￣ ˇ￣ ˇ ￣ ˇ ￣ ˇ ￣ ˇ ￣ ˇ ￣ ˇ


３. 작은 시공 차이가 큰 열손실로 나타난다.

창호는 프레임의 하단이 열적으로 가장 취약하고

측면과 상단은 그보다는 좀 낫다.

다음 시뮬레이션은 측면부위에 대한 검토내용이다.

선축물에 외단열 공사를 할 때,

측면과 상단 부위는 단열재가 창호프레인을 감싸야 한다.

그렇지 않을 경우 <그림3>처럼 최저실내표면온도의 차가

발생하고 이에 따른 실내환경(쾌적성)에 영향을 미친다.

게다가 열손실을 2배에 달한다.

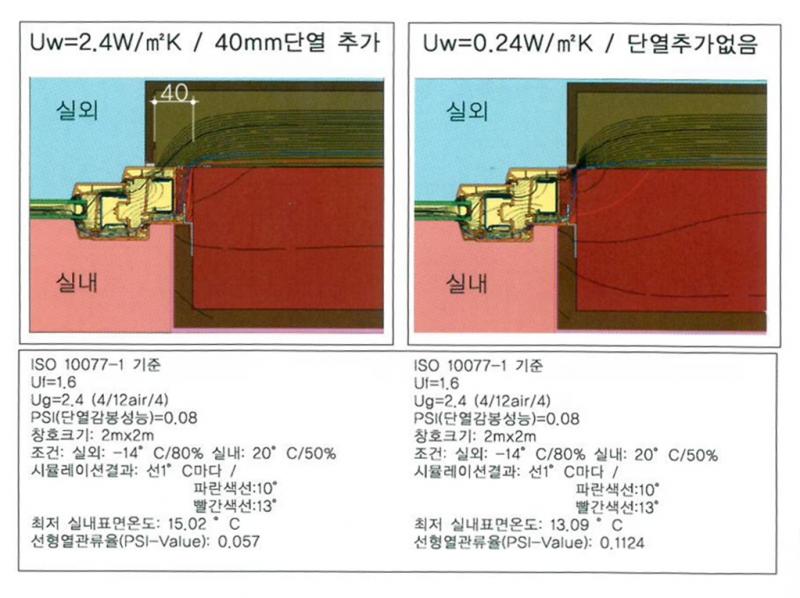

>▶<그림3> 같은 창에 측면 단열 추가 여부 열성능 시뮬레이션

“동일한 창이라도 오른쪽처럼 시공한 집은 매년 7만2천원의 난방비가 더 든다.”

￣ ˇ ￣ ˇ￣ ˇ ￣ ˇ ￣ ˇ ￣ ˇ ￣ ˇ ￣ ˇ

４. 남쪽으로 난 창호는 에너지를 획득하는 요소다.

창은 열손실이 발생하지만 동시에 열을 획득하기도 하는 자재다.

패시브하우스의 중요 개념 중 하나는 태양이라는

자연 에너지를 이용하는 것이다.

특히 창을 통한 태양에너지 획득은 패시브하우스의 중요한 요소이다.

남향은 겨울철 일사가 많고 여름철 일사가 적은 것이 특징이다.

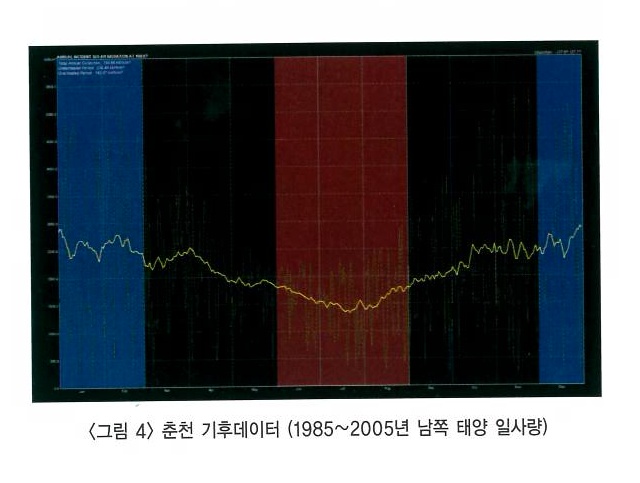

기후데이터를 살펴보면 그 특징을 쉽게 이해할 수 있다.

이 때문에 건물의 남향배치와 태양에너지를 활용해 열을 얻고,

여름철에는 태양에너지를 차단해 냉방부하를 줄이는 이치이다.

여름철 냉방비를 줄이기 위해서는

외부 차양 장치가 필요하다.

￣ ˇ ￣ ˇ￣ ˇ ￣ ˇ ￣ ˇ ￣ ˇ ￣ ˇ ￣ ˇ
